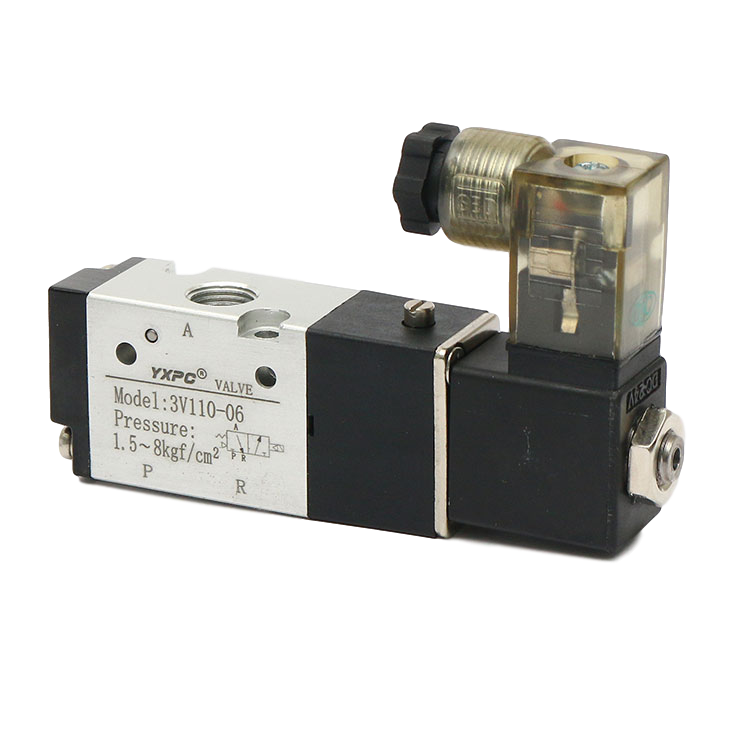

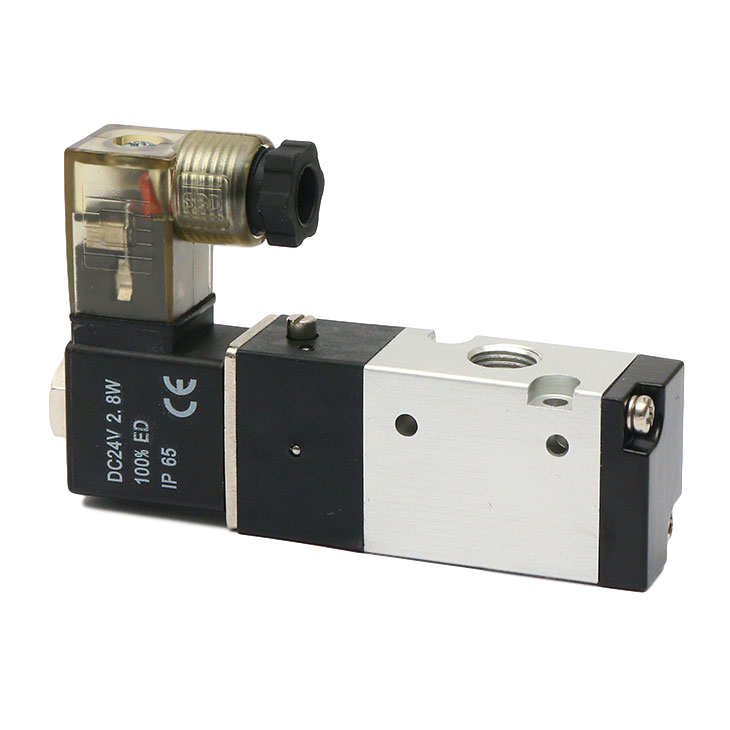

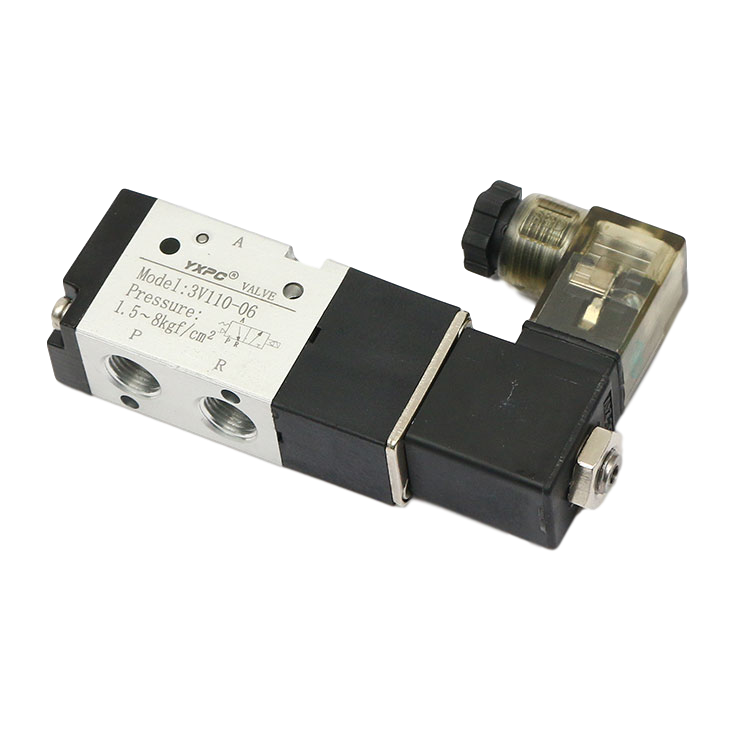

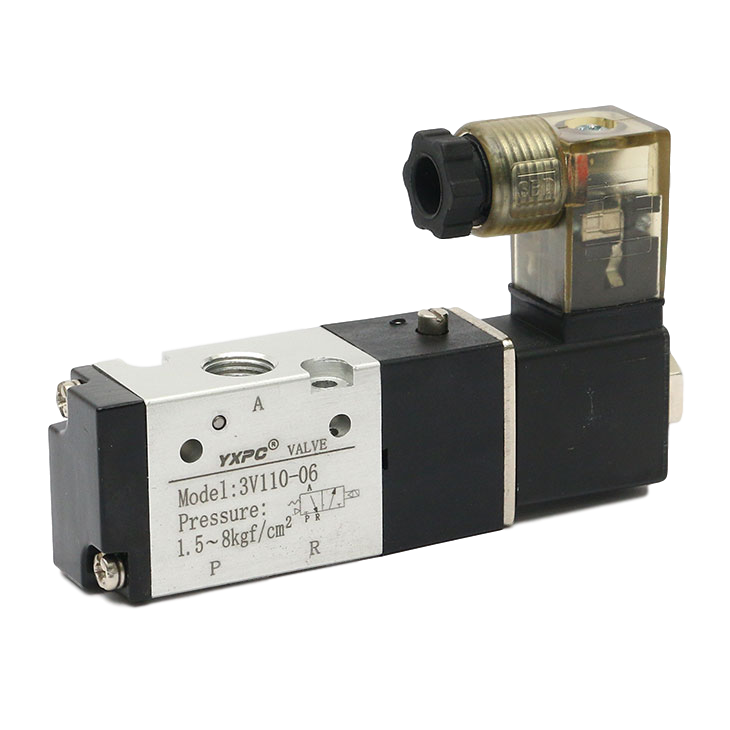

3V110-06电磁阀

二位三通电磁阀由两个部分组成,即二位三通阀体和电磁阀。

  • 产品详情页

  • 产品资料

 二位三通电磁阀的工作原理,它由两个部分组成,即二位三通阀体和电磁阀。


二位三通阀体中有三个接口,一个接气源,一个是输出,最后一个是排放,阀体中有一个阀芯,阀芯的底部有一个弹簧。当电磁阀没有励磁的条件下,在弹簧力的作用下,阀芯被顶起,使输出口与排放口联通,气源口被堵住。当电磁阀励磁时,在电磁阀接入的气压作用下克服弹簧力的作用,使电磁阀的阀芯被压下,这使得气源口与输出口被联通,排放口被堵住,气源就提供二位三通阀输出。电磁阀有一个线圈,中间有一个阀芯,在阀芯的旁边和端头各有一个气孔。当电磁阀没有励磁时,阀芯在弹簧力的作用下堵住端头上的气孔,旁边的气孔与二位三通阀的气源口联通。由于电磁阀芯端头的气孔被堵住,对二位三通阀的阀芯就没有作用力。当电磁阀的线圈被励磁,产生的电磁力克服了弹簧力的作用,将电磁阀的阀芯吸起,原来被堵塞的端头被打开,联通二位三通阀气源口的旁边的气孔中的气体就提供端头孔作用在二位三通阀的阀芯上,使其发生运动。我们把电磁阀阀芯端头的孔叫做先导孔,就是电磁阀在励磁时,它先导入气体,再作用在二位三通阀的阀芯上,使其发生运动,使二位三通阀的阀位发生变化,改变其原来的状态。

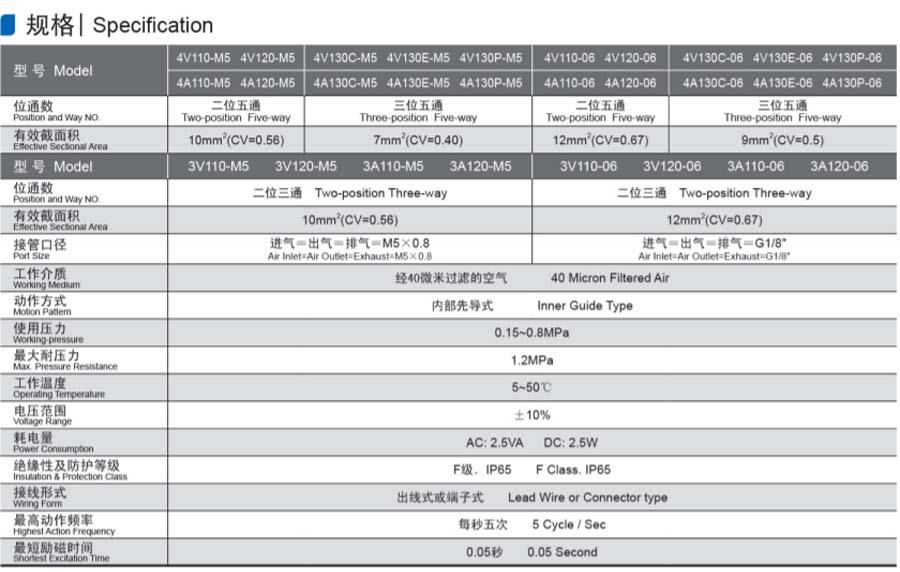

产品型号:3V110-06气控阀

产品品牌:羽新

产品材质:铝合金

通道类型:二位三通

连接形式:内螺纹

接管口径:G1/8、NPT1/8

产品用途:换向

使用压力:0.15-0.8(mpa)

动作方式:先导式

适用介质:5-50摄氏度

最高频率:每秒5次
